Muri de longue date et commencé fin Août ce projet de CNC vient d’aboutir. La venue au club de Philippe PERRENOUD en a été  le déclencheur. Sans ses conseils avisés et sans l’exemple de sa propre machine je n’aurais entrepris ce projet

Fin août, élaboration des dessins, cette CNC sera une combinaison entre la machine de Philippe et les machines visualisées sur les différents sites traitant ce sujet

http://cncloisirs.com/Construction/Structure#ntoc1

http://freedom2000.free.fr/CNC_meca.html

http://www.technimaniacs.fr/fr/15-mecanique

http://www.christianmecaboutique.fr/

http://www.igus.fr/wpck/2371/drylin_trapezgewindemutter

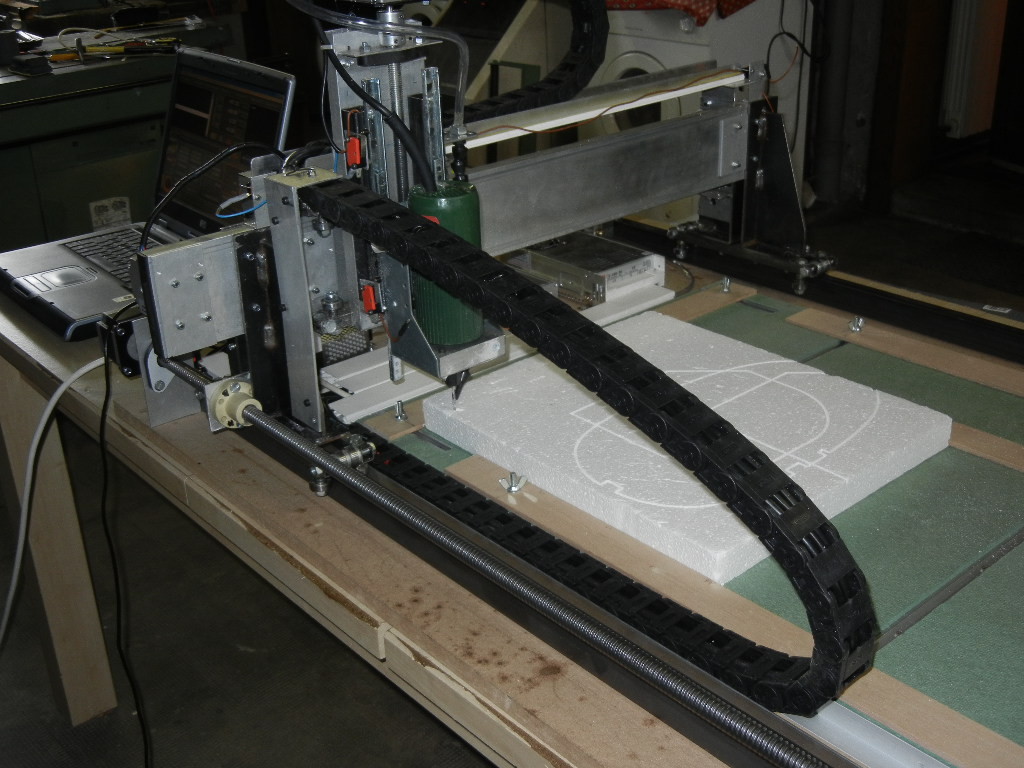

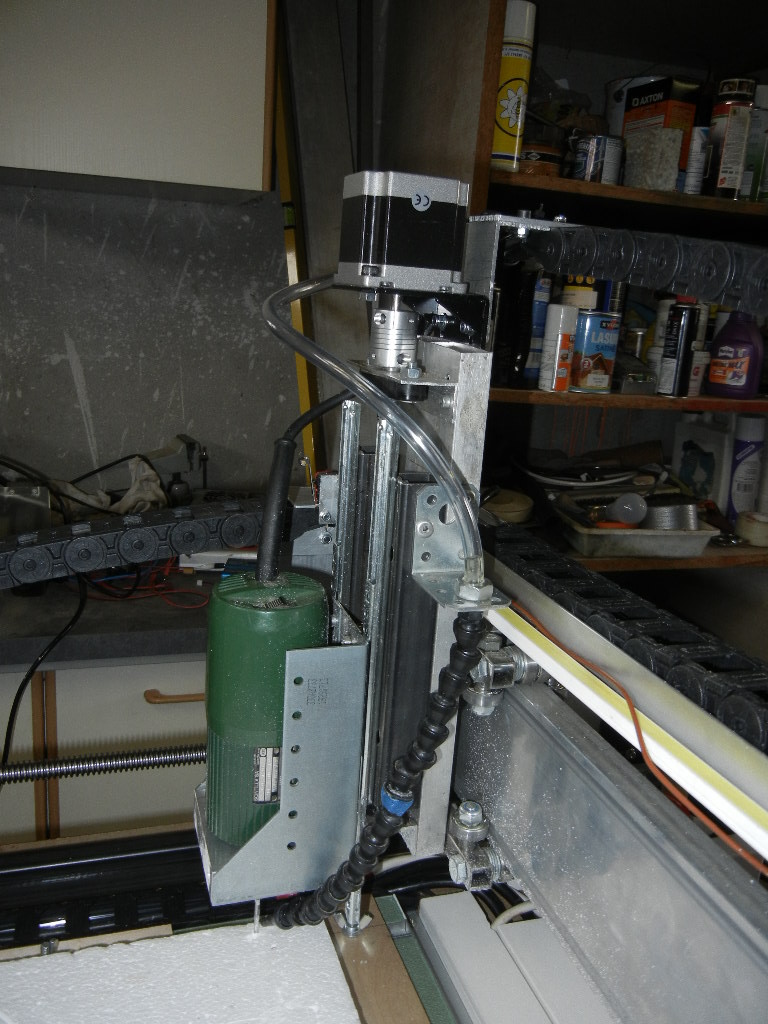

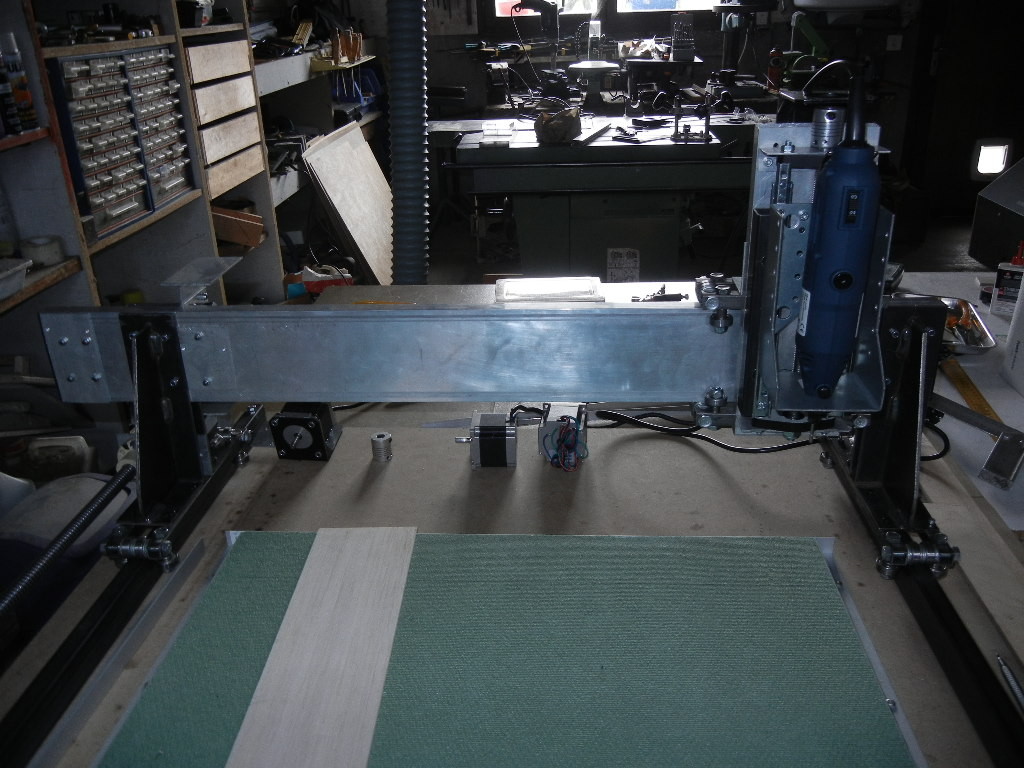

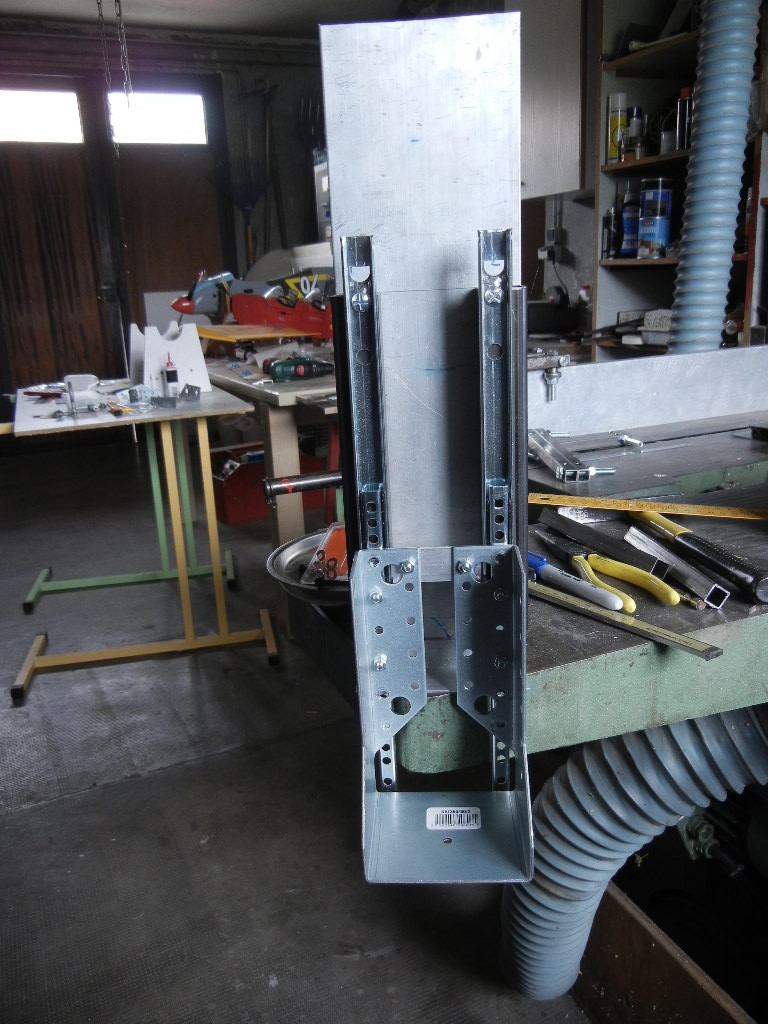

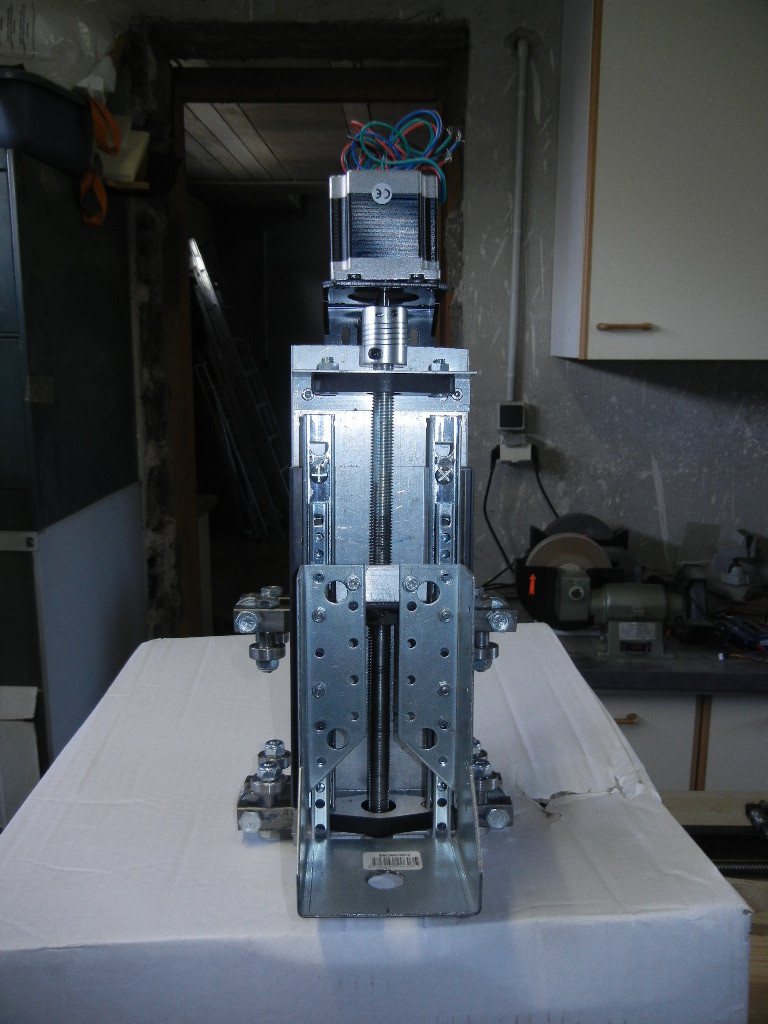

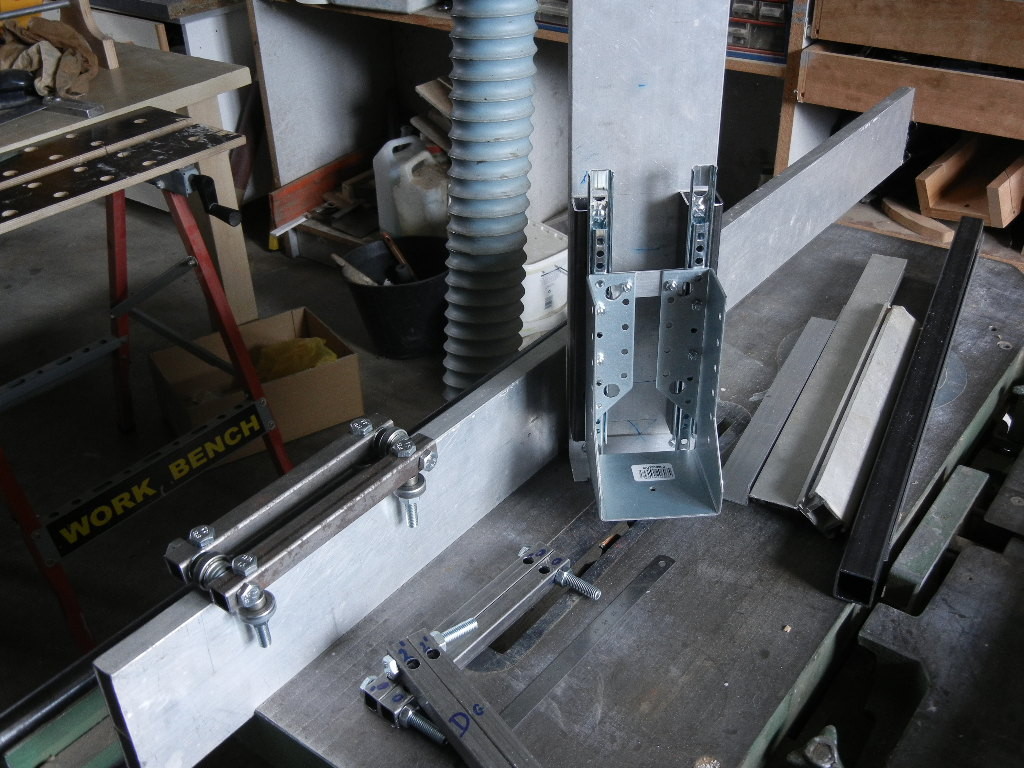

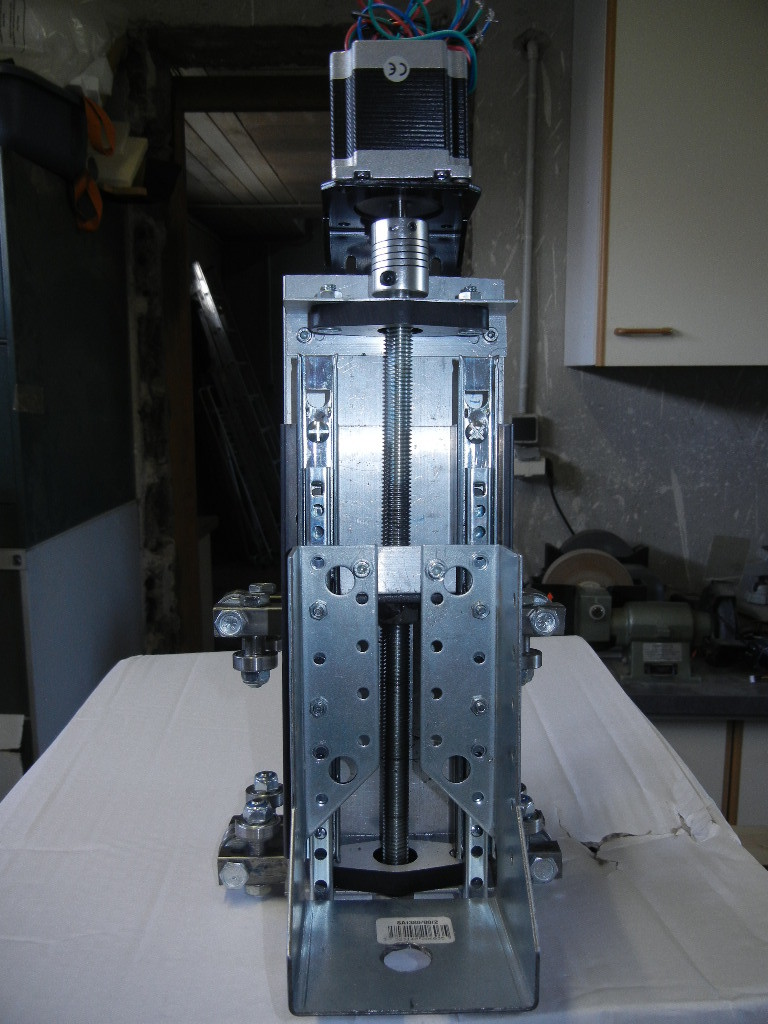

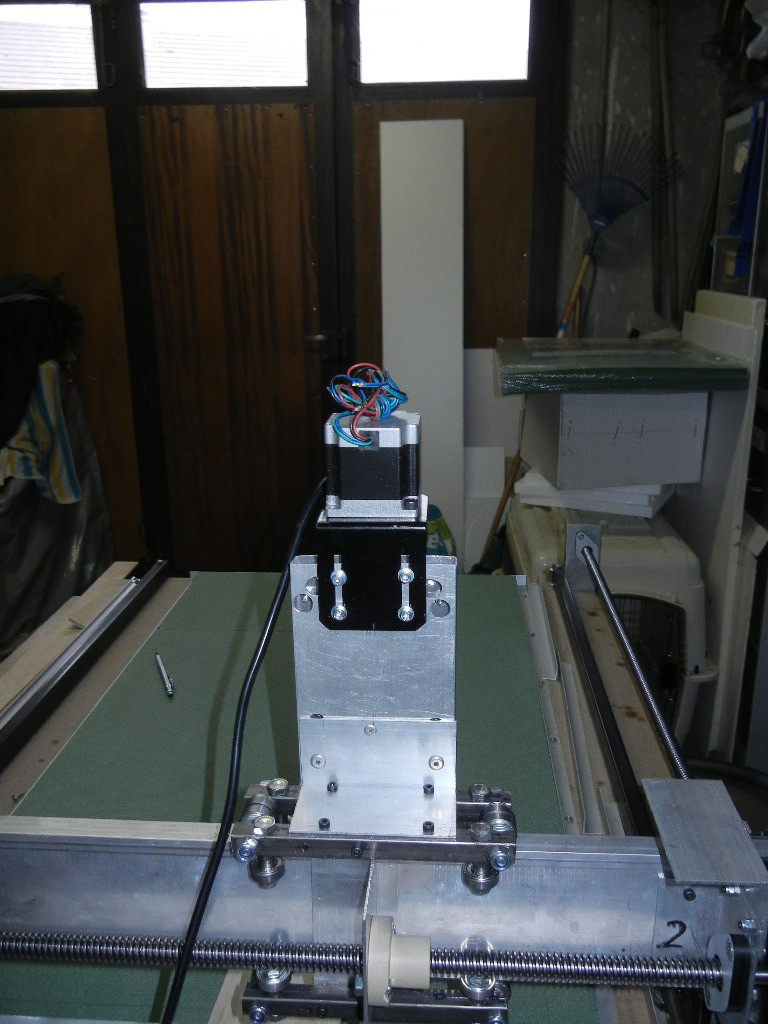

Sur l’axe Z, la translation du support de dremel sera assurée par deux glissières de tiroir et le déplacement par une simple tige filetée de 12

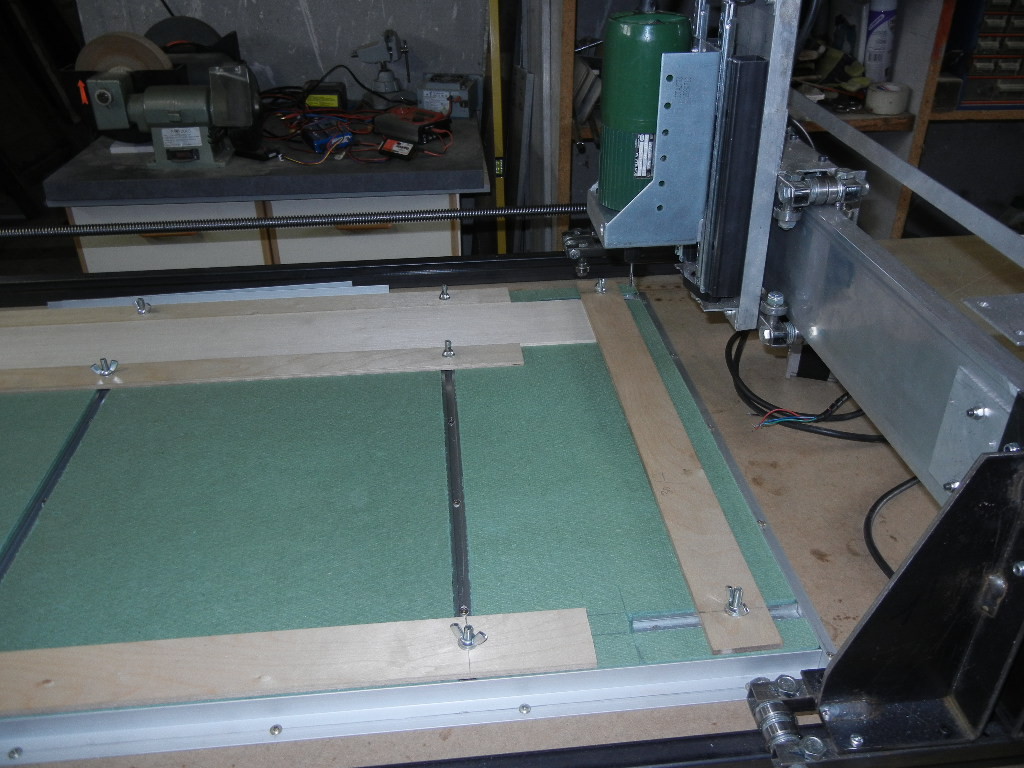

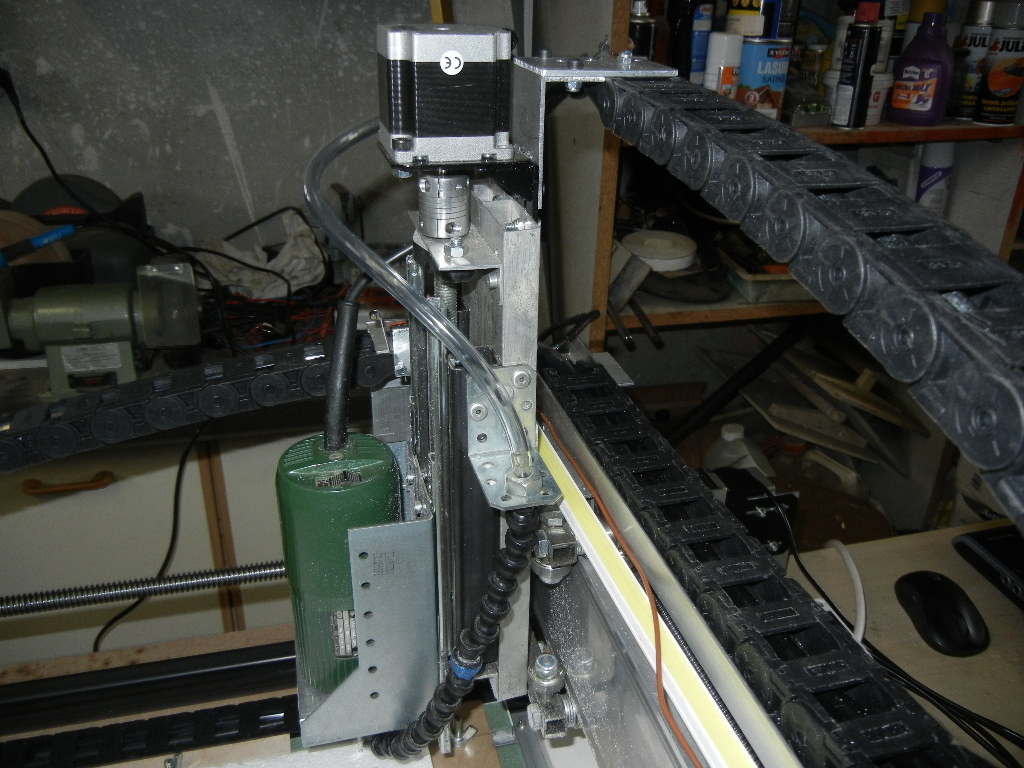

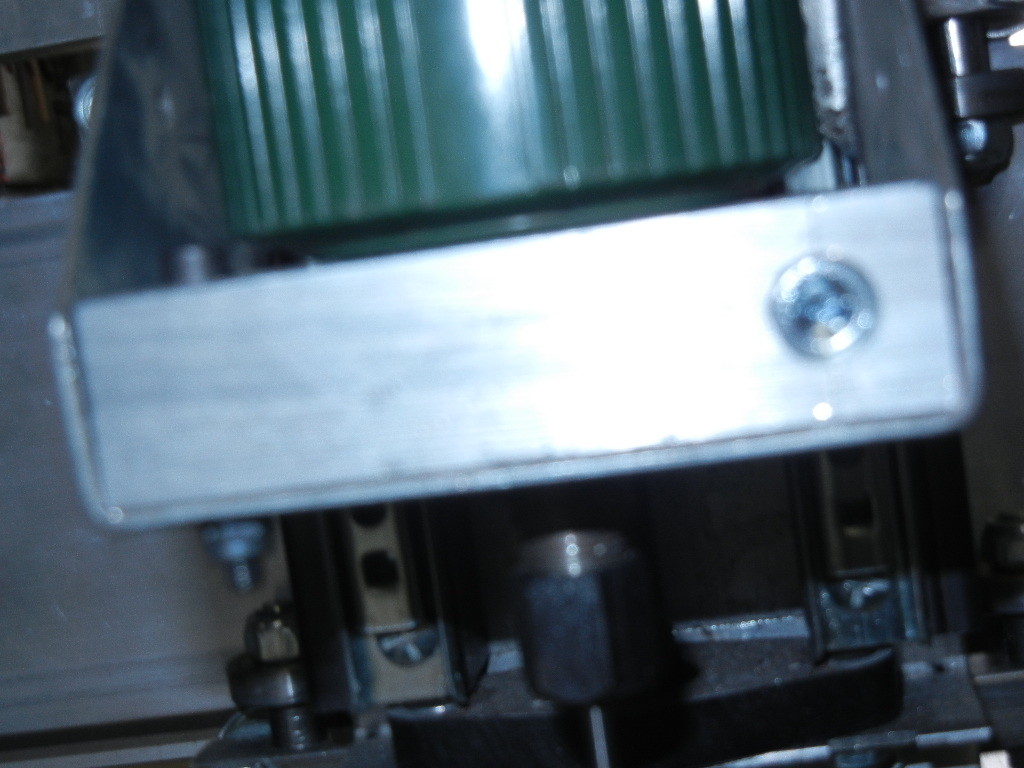

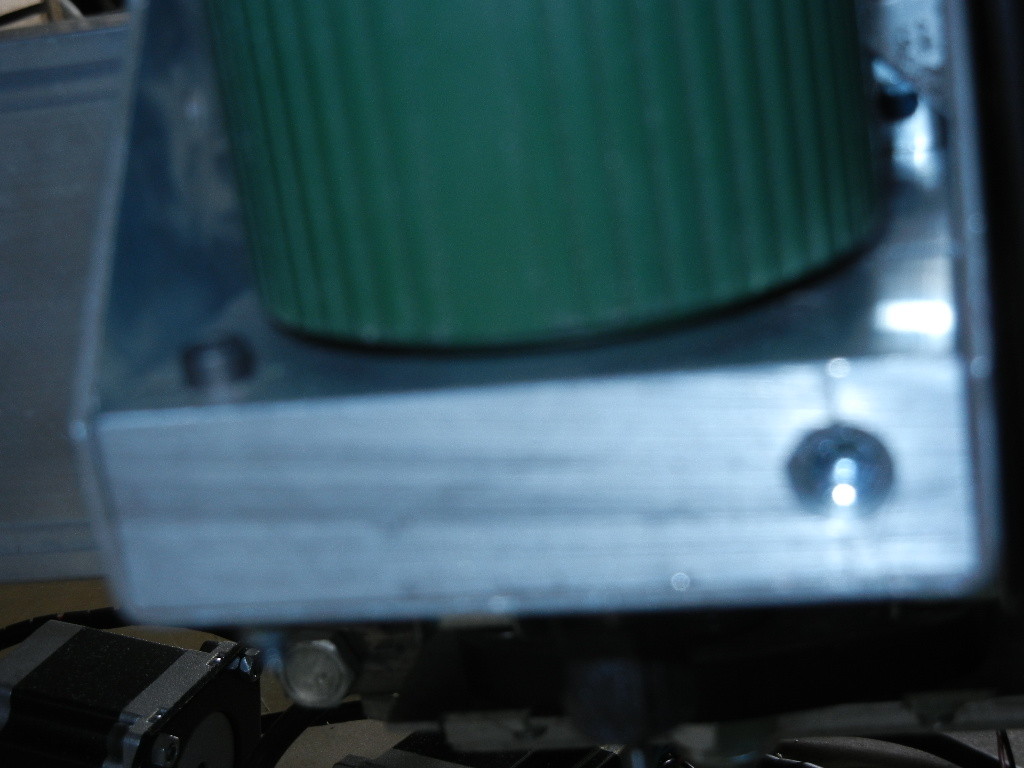

Ce support sera transformé pour recevoir une défonceuse Bosch qui sera plus performante

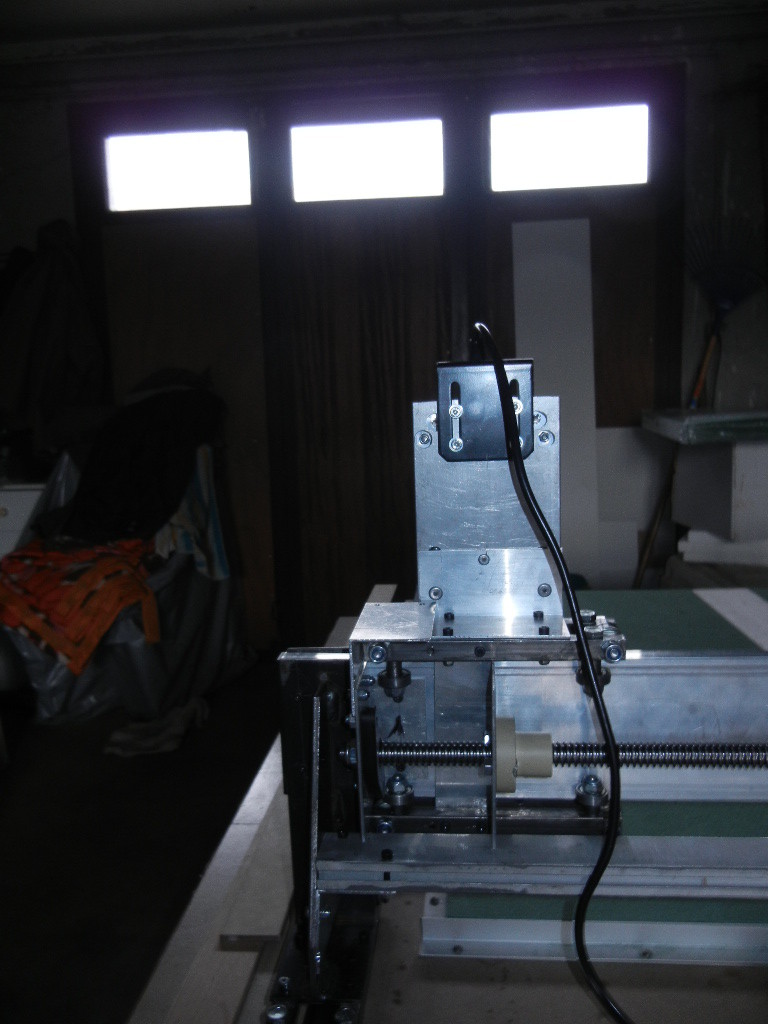

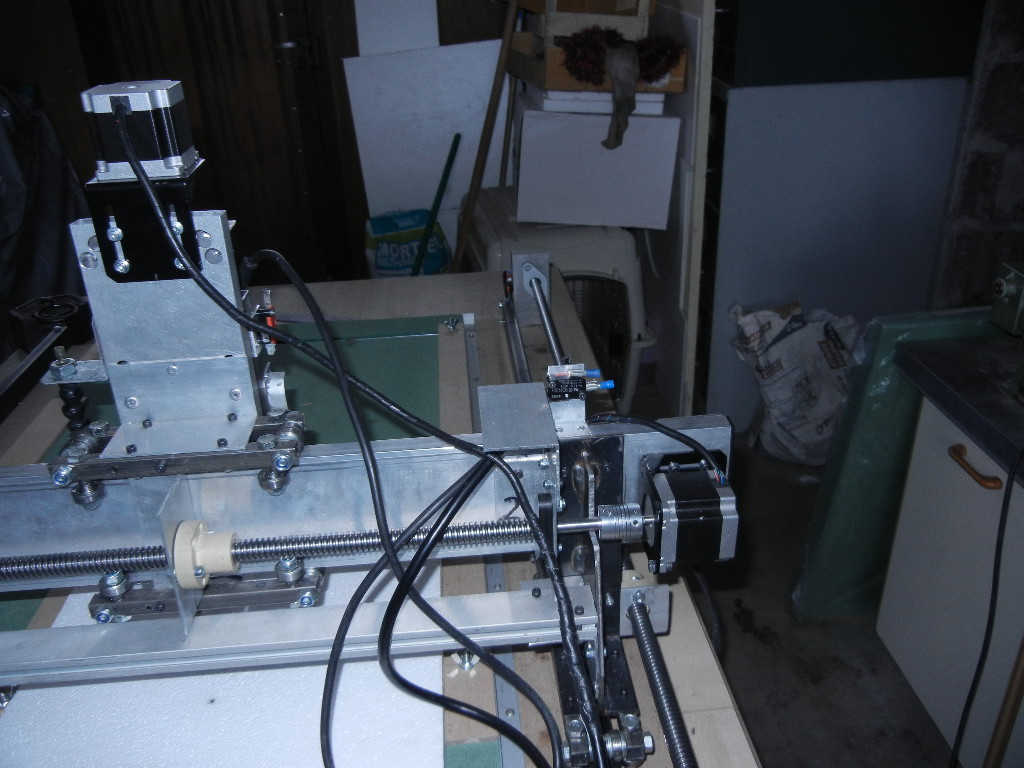

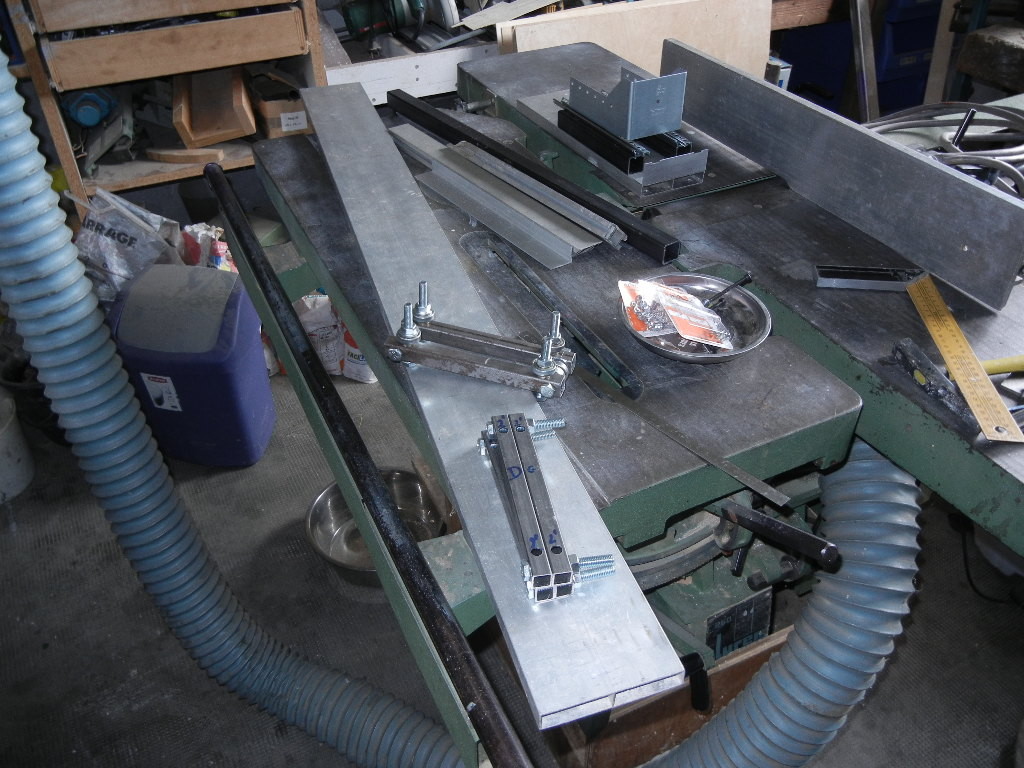

 Sur l’axe Y, chariot sur roulement à billes se déplaçant sur une règle de maçon, déplacement par vis trapézoïdale de 16

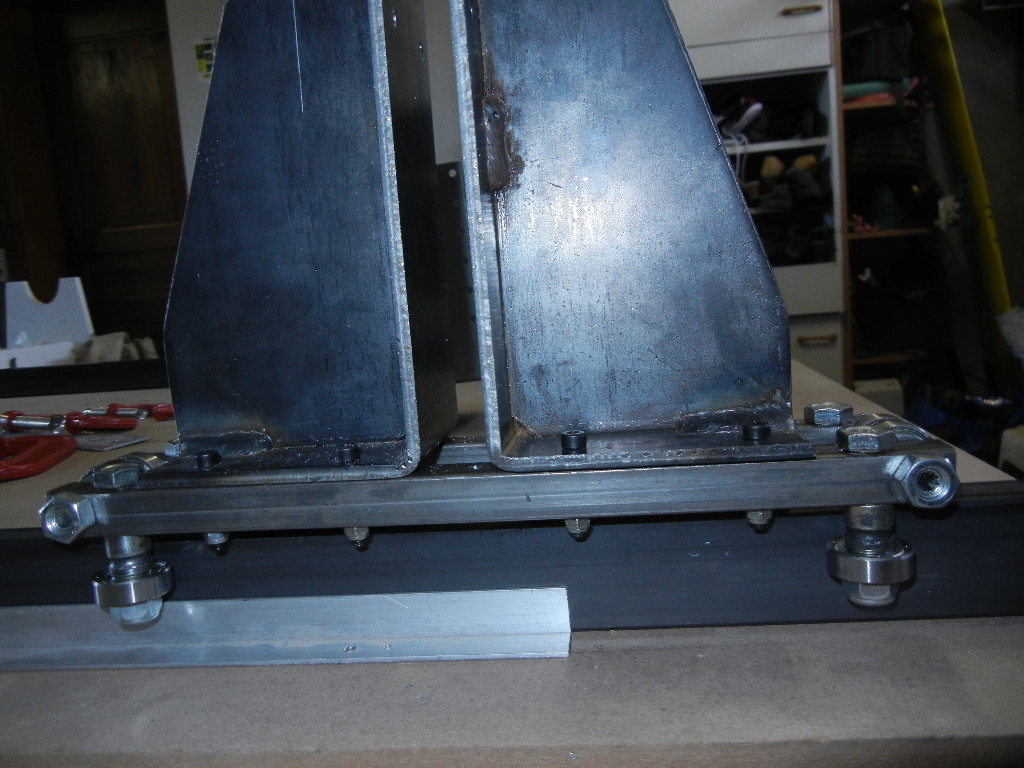

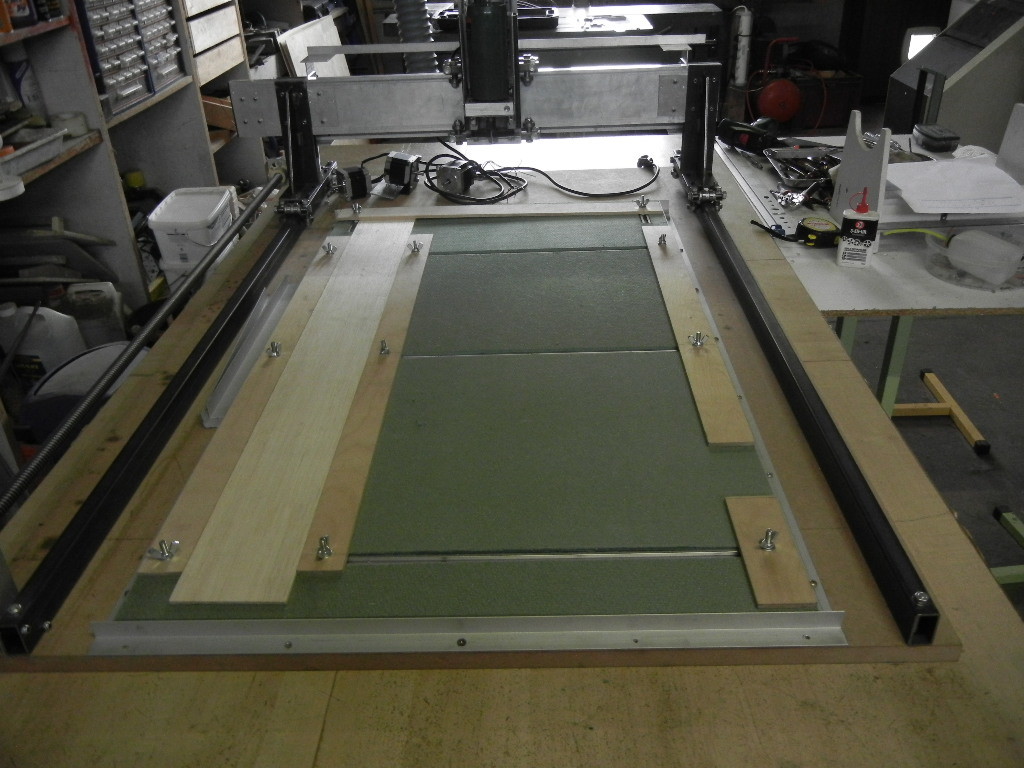

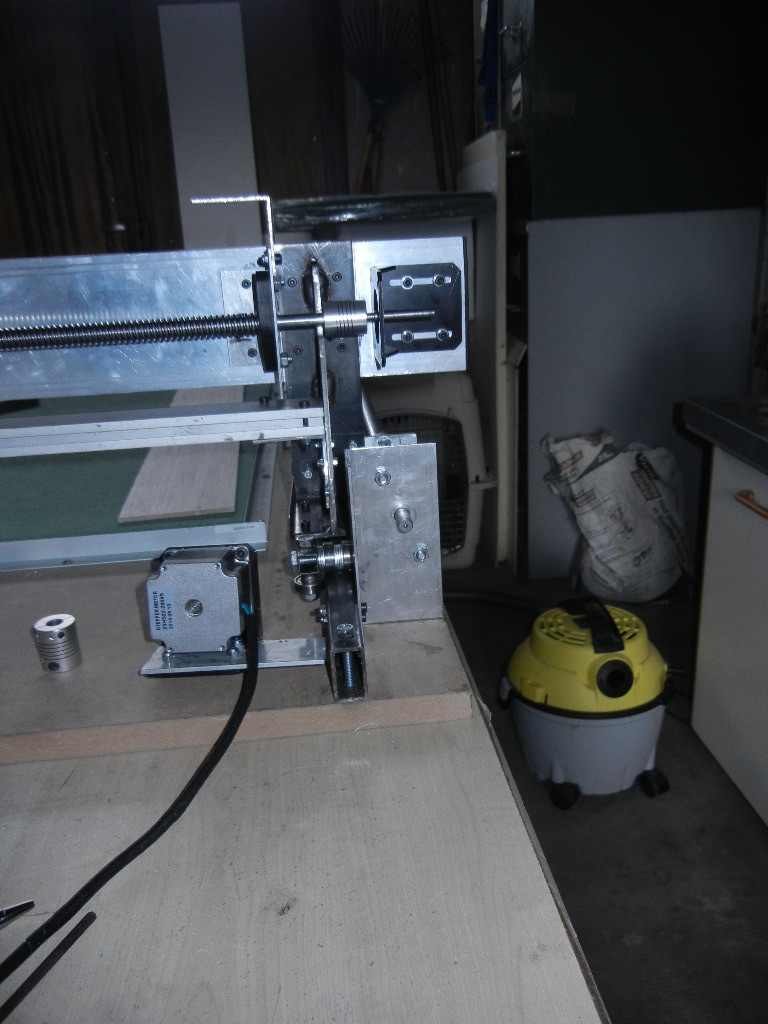

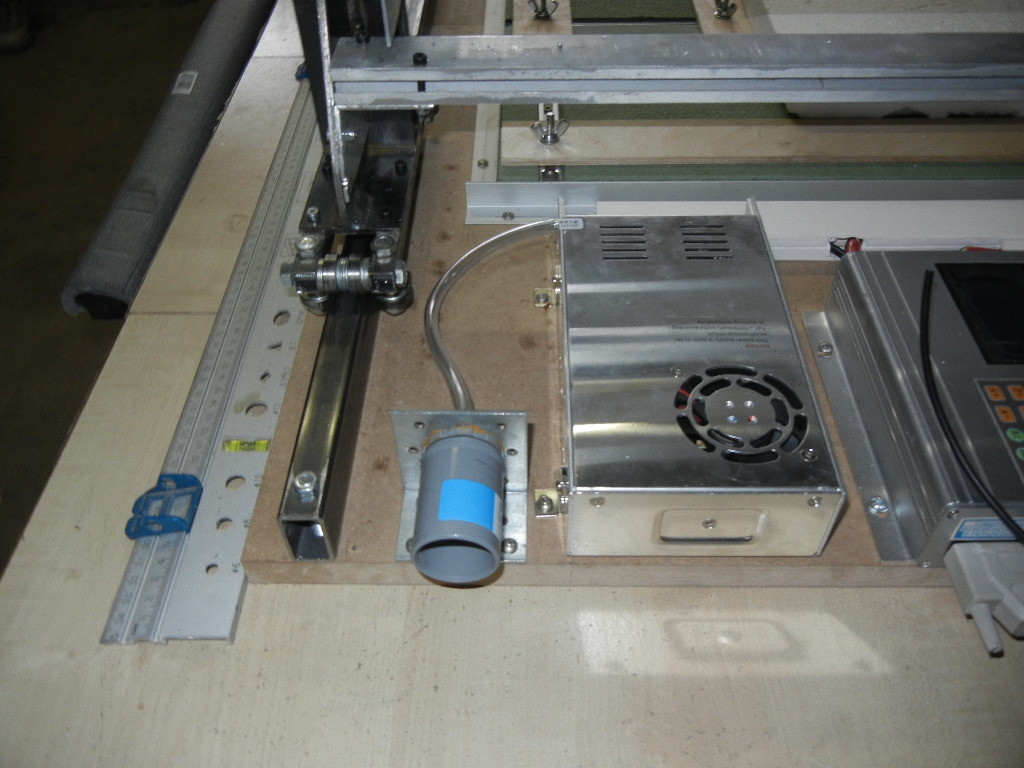

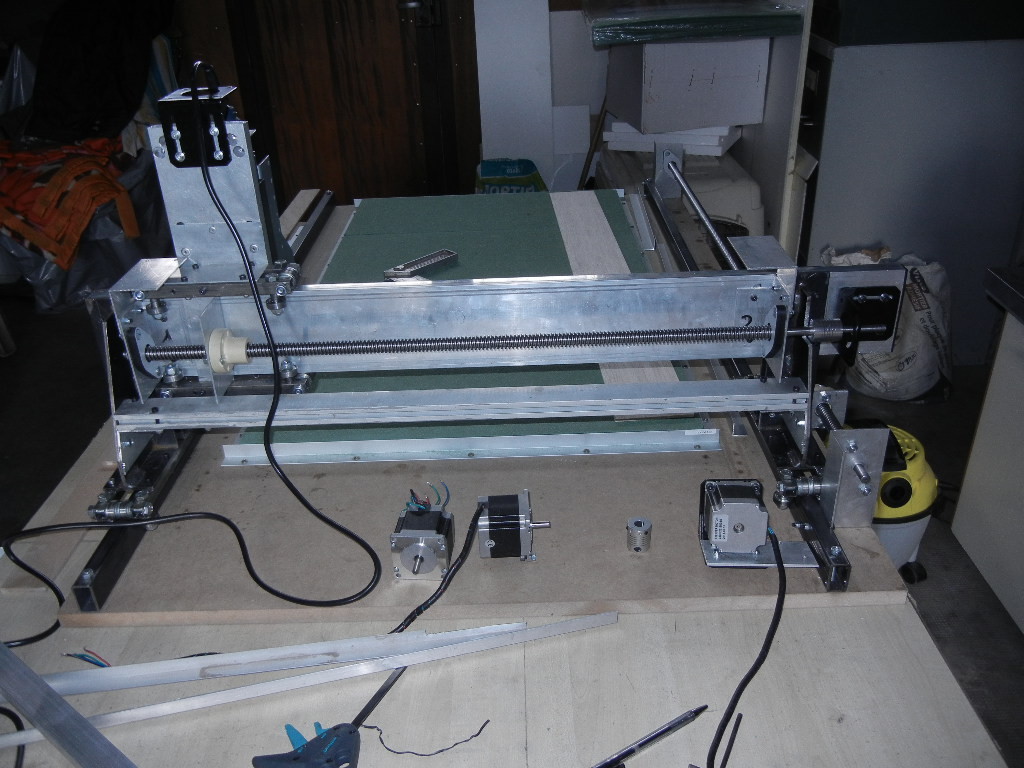

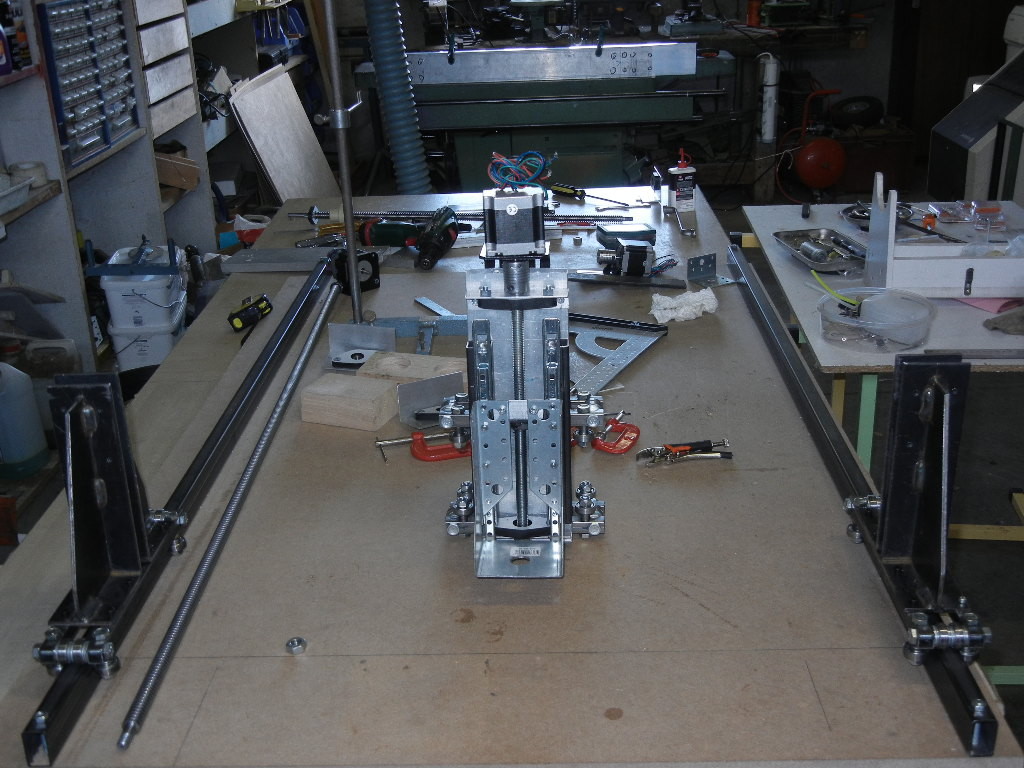

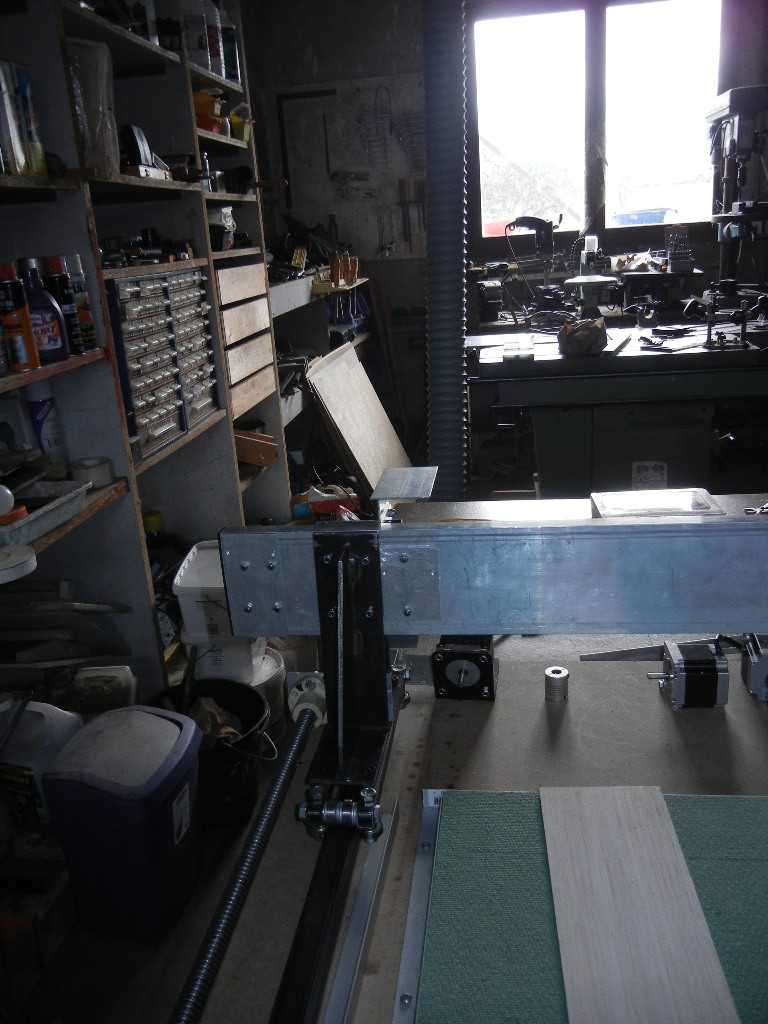

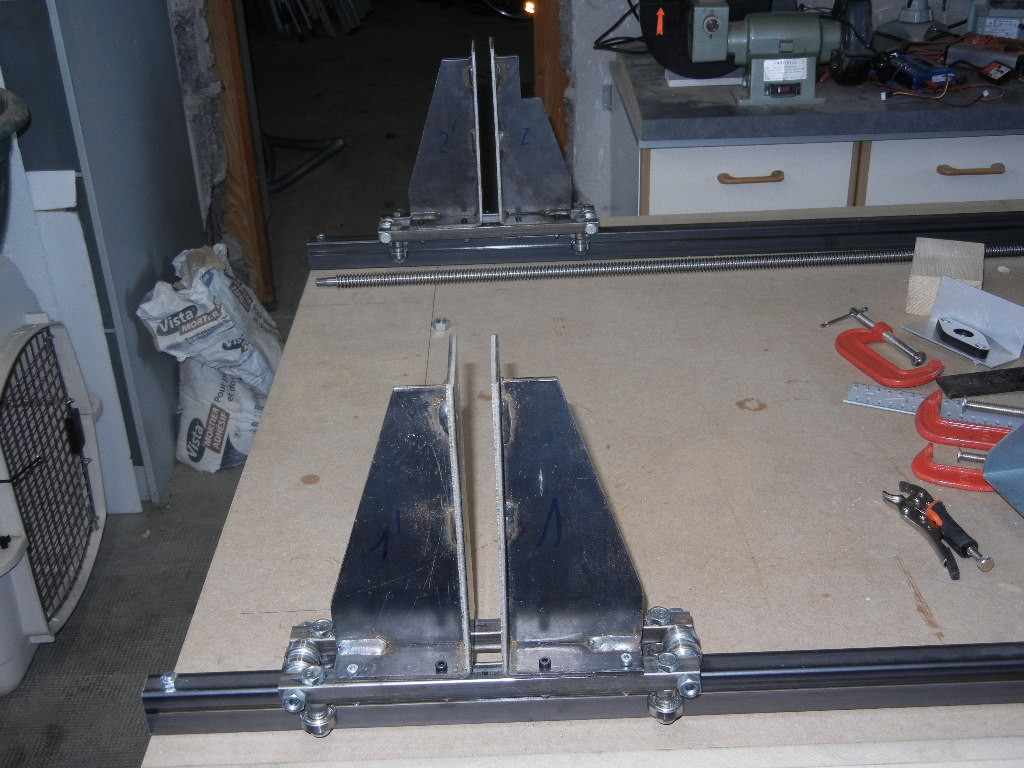

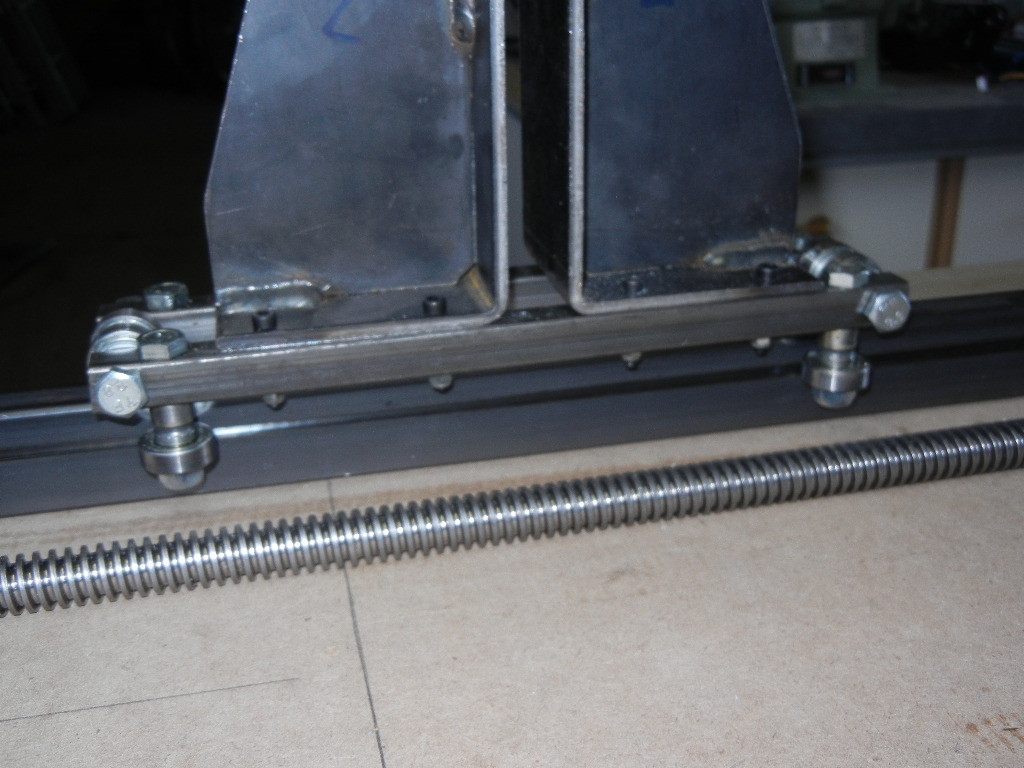

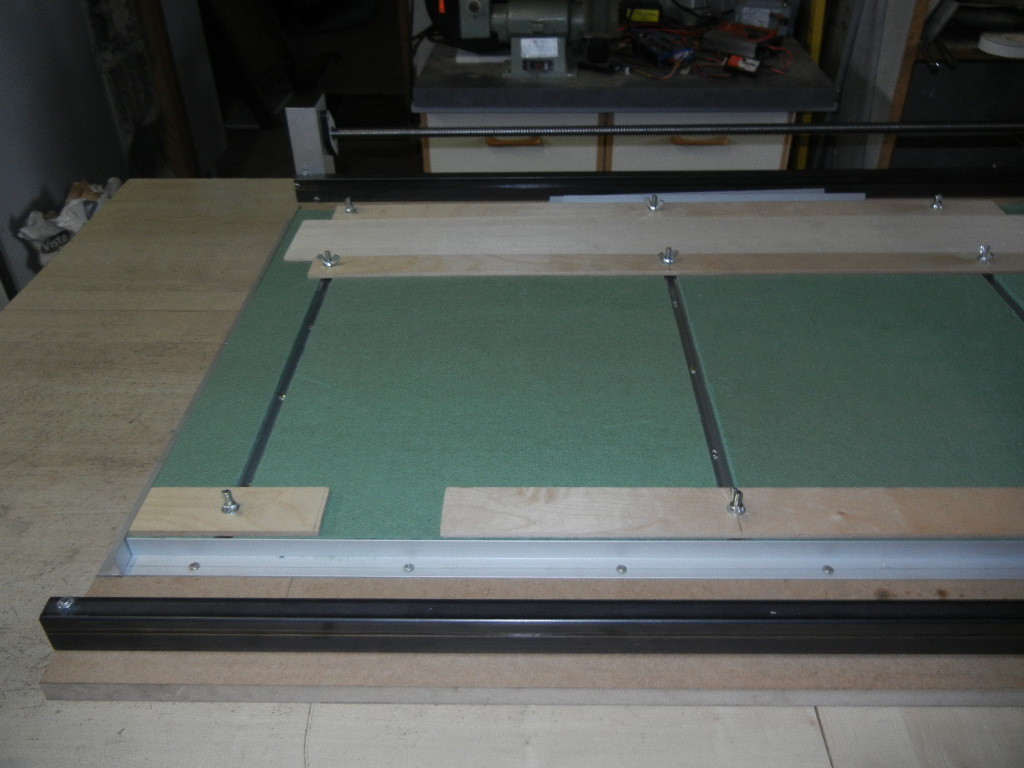

Sur l’axe X, deux tubes rectangulaires supportent les deux chariots sur roulement à billes et les quatre équerres sur lesquelles la règle de maçon sera fixée, le déplacement également par vis trapézoïdale de 16 (Voir le principe sur ce site : http://freedom2000.free.fr/CNC_meca.html )

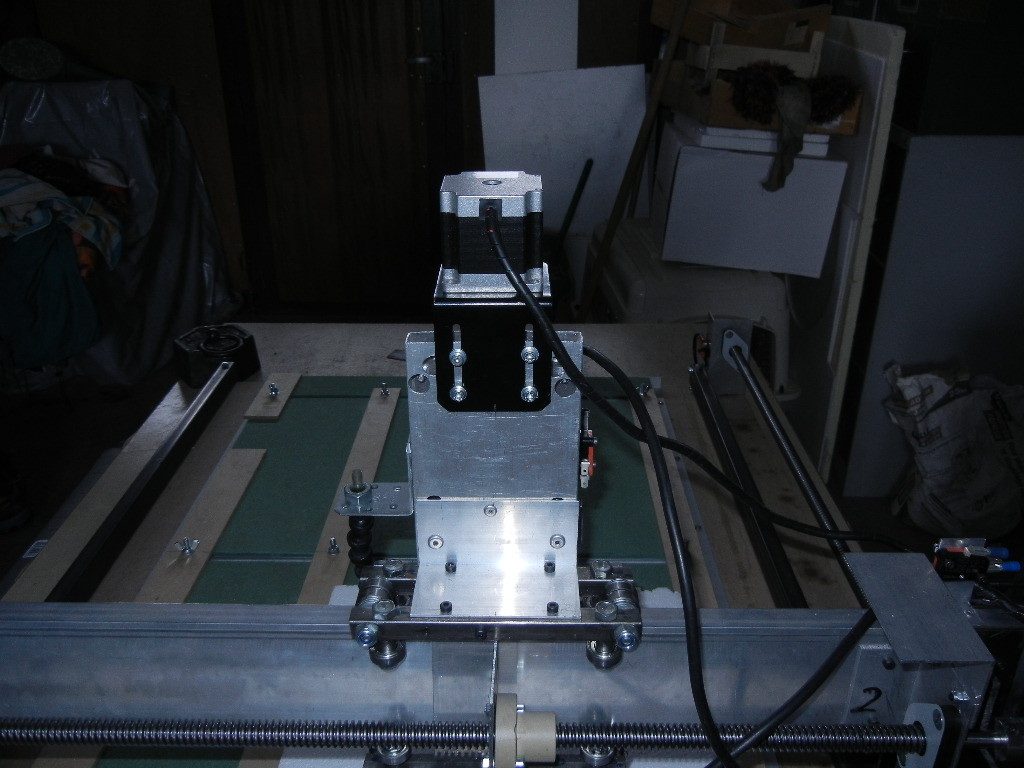

Les entrainements des tiges se feront par 3 moteurs pas à pas Nema 23  de 12.6 Kg.cm de couple

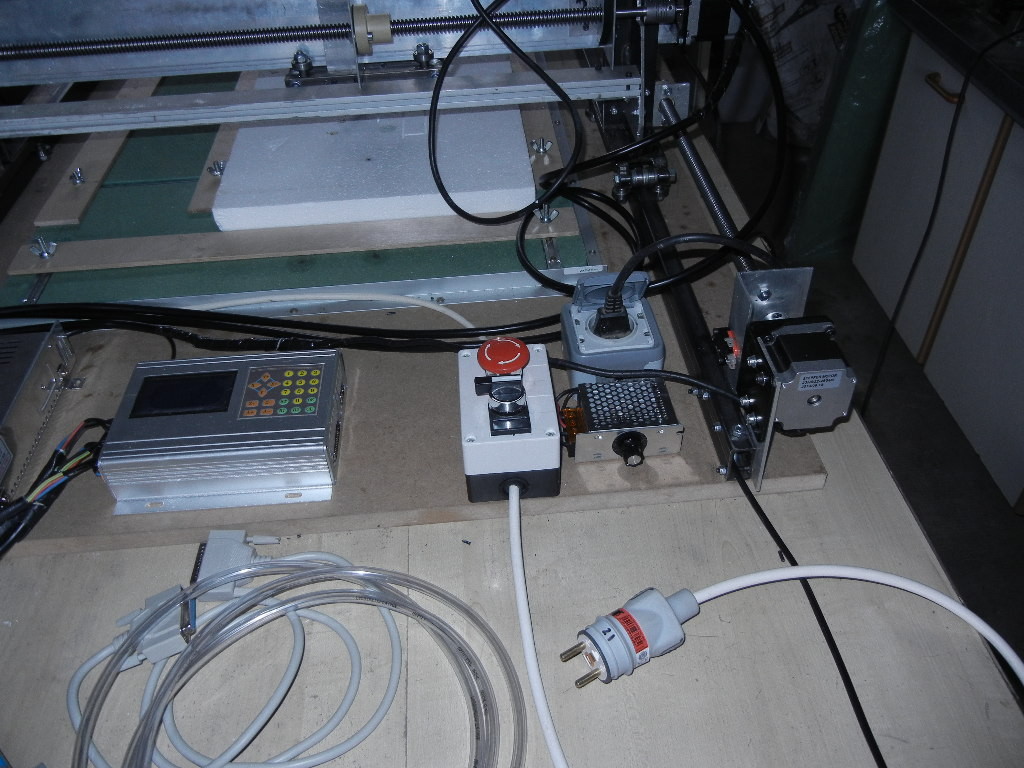

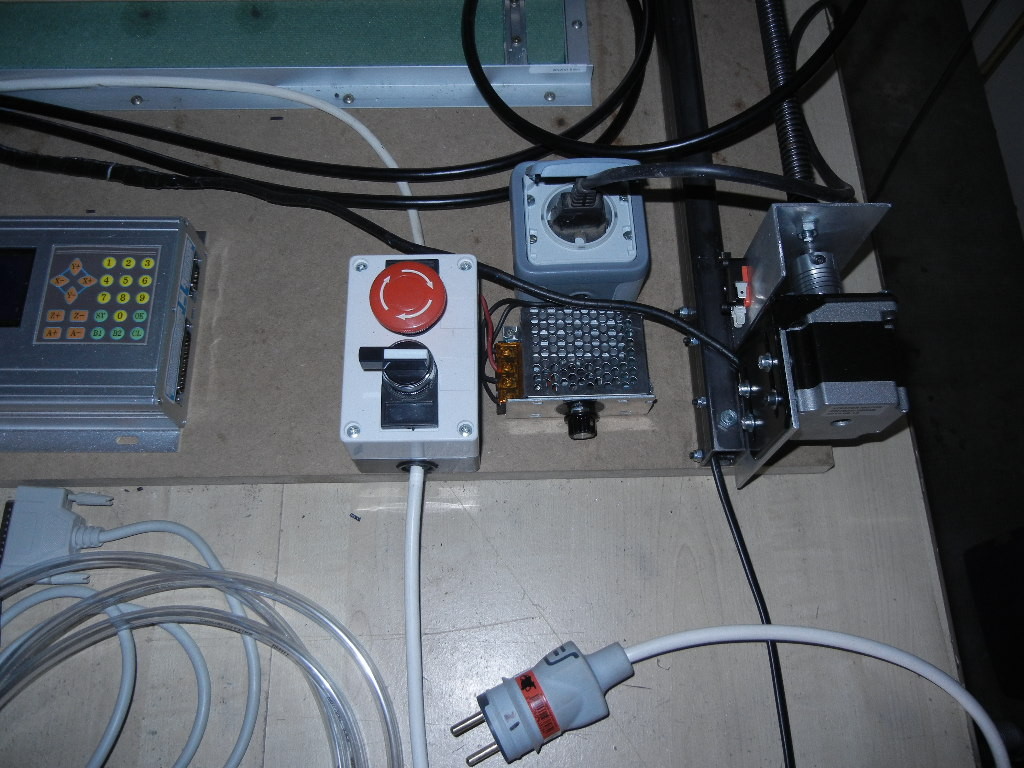

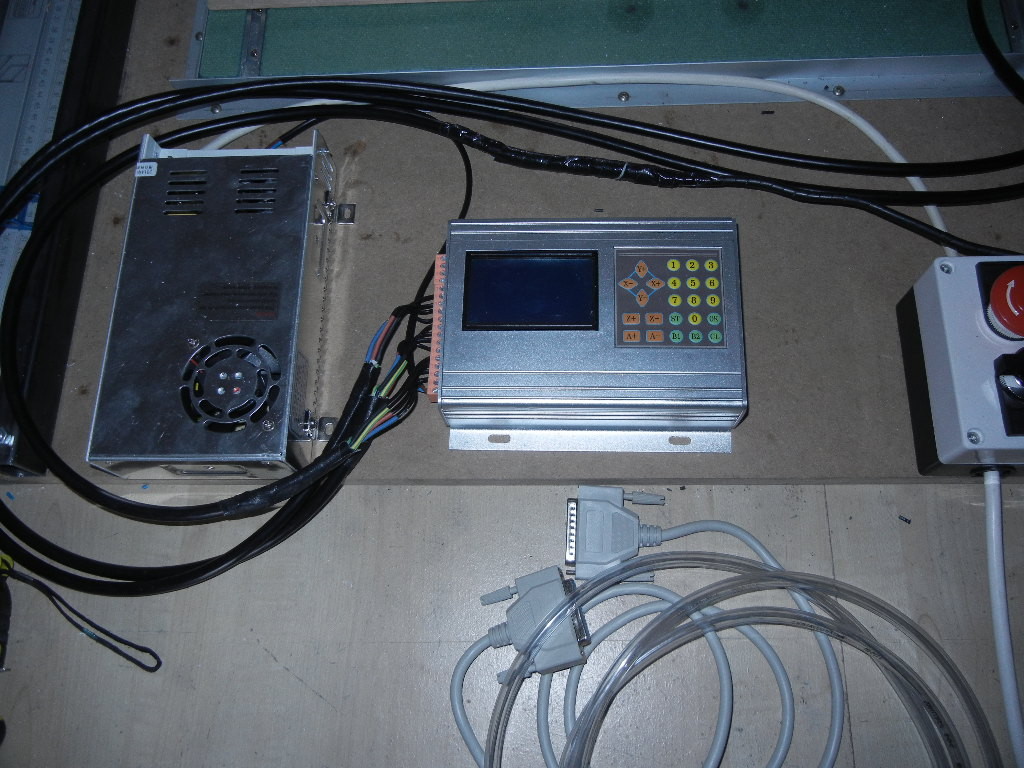

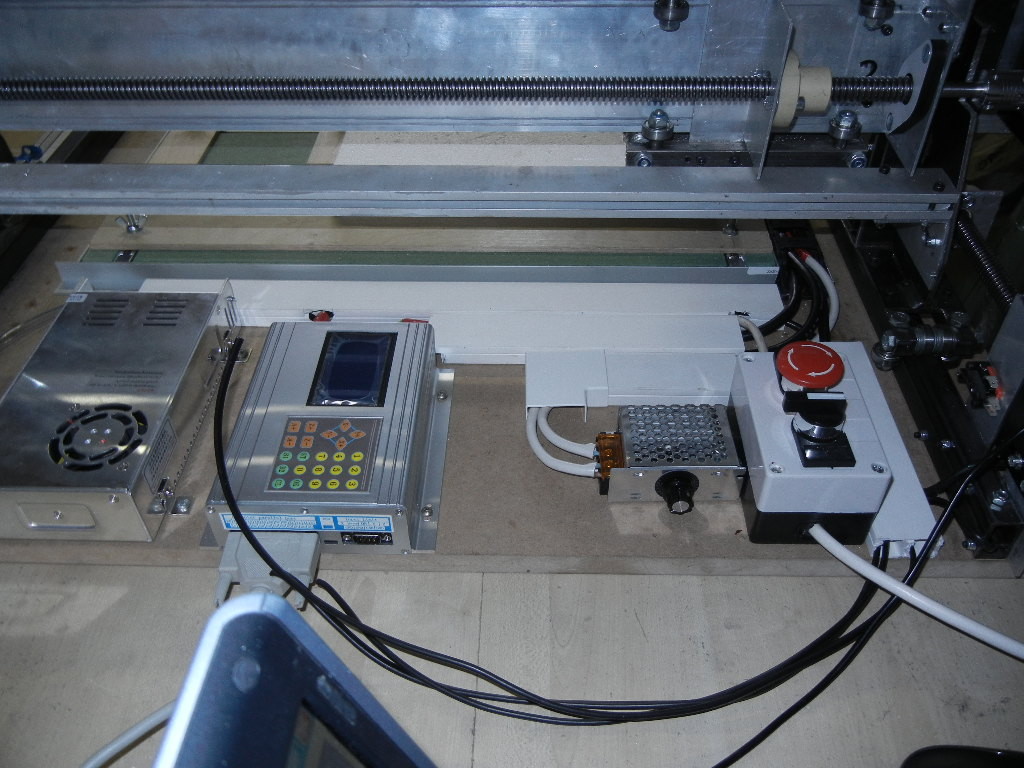

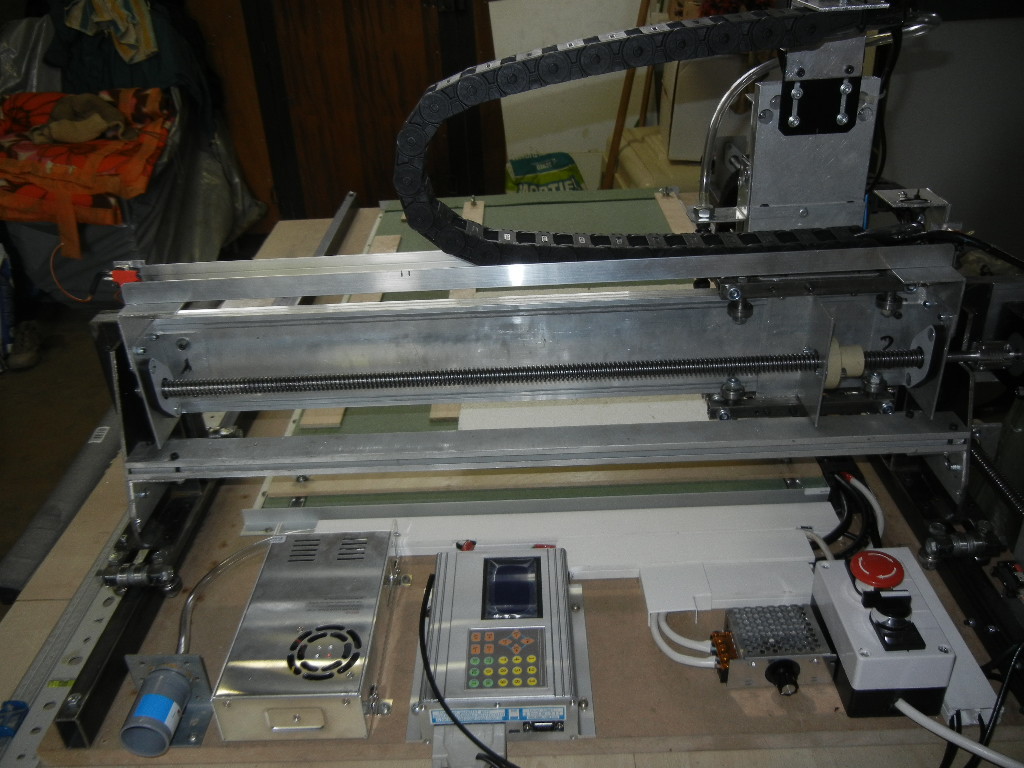

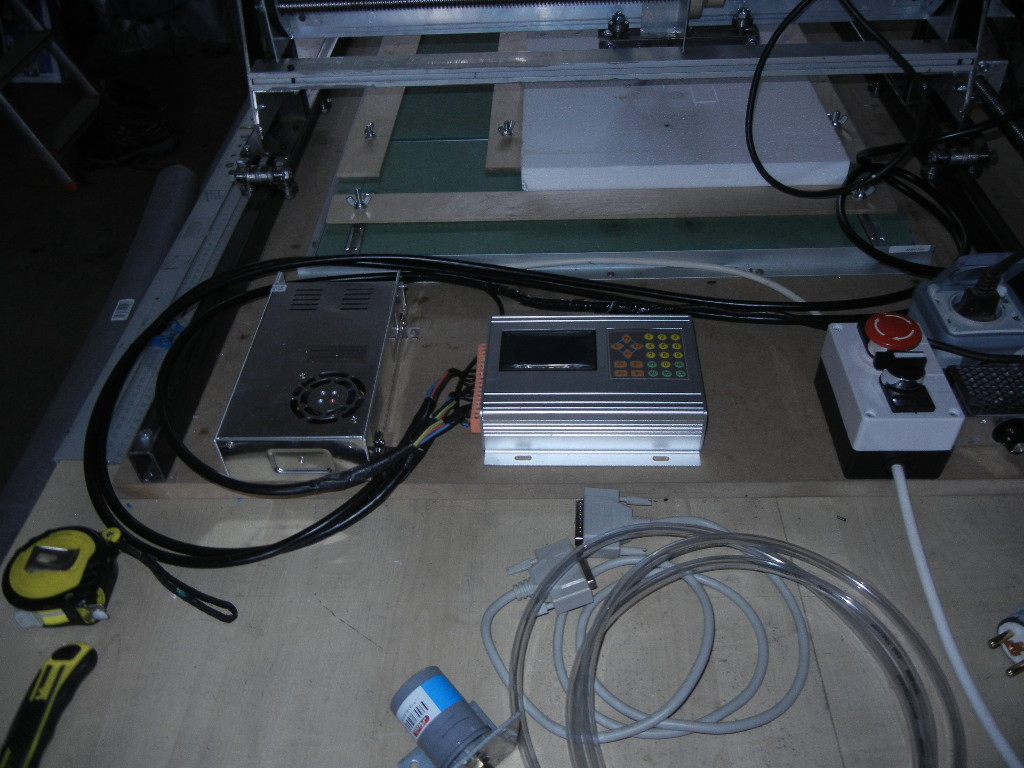

Le pilotage sera assuré par une carte de commande TB6600HG Pro raccordée à une alimentation de 36V

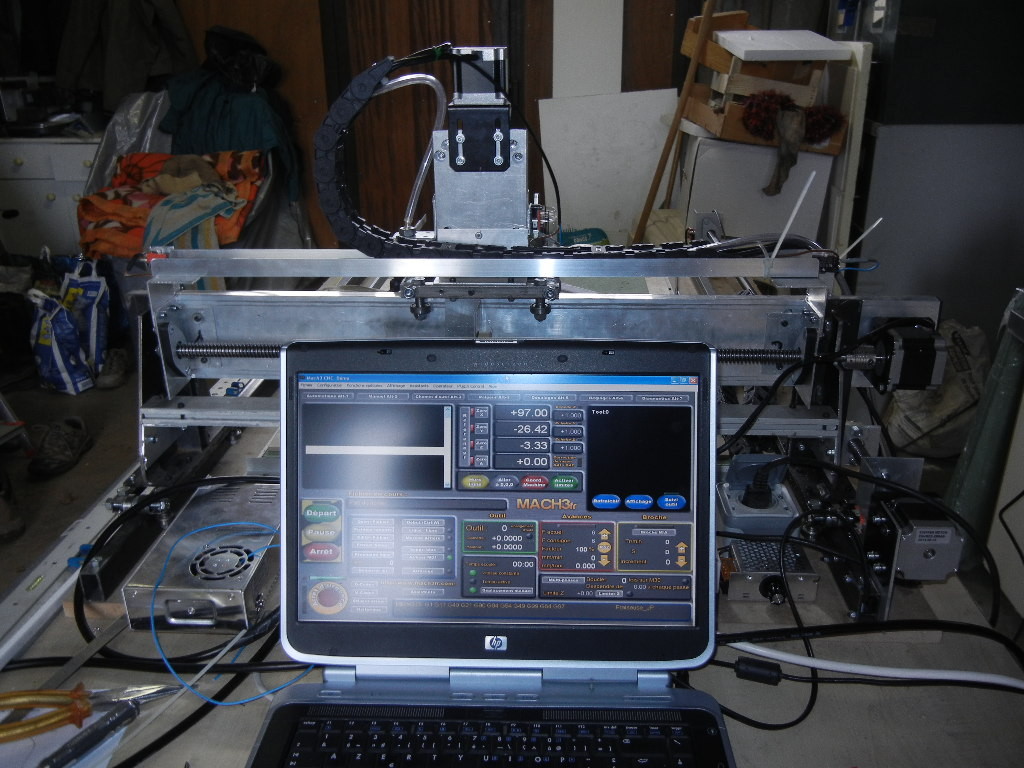

La partie mécanique terminée, l’installation électronique et les mises au point furent effectuées par Philippe qui dominait parfaitement son sujet et grâce à ses services tout fonctionne à merveille.  Un grand merci à ce nouvel adhérent pour ses compétences et sa disponibilité au sein du club
